4 Válcovací stroj: Komplexní úvod

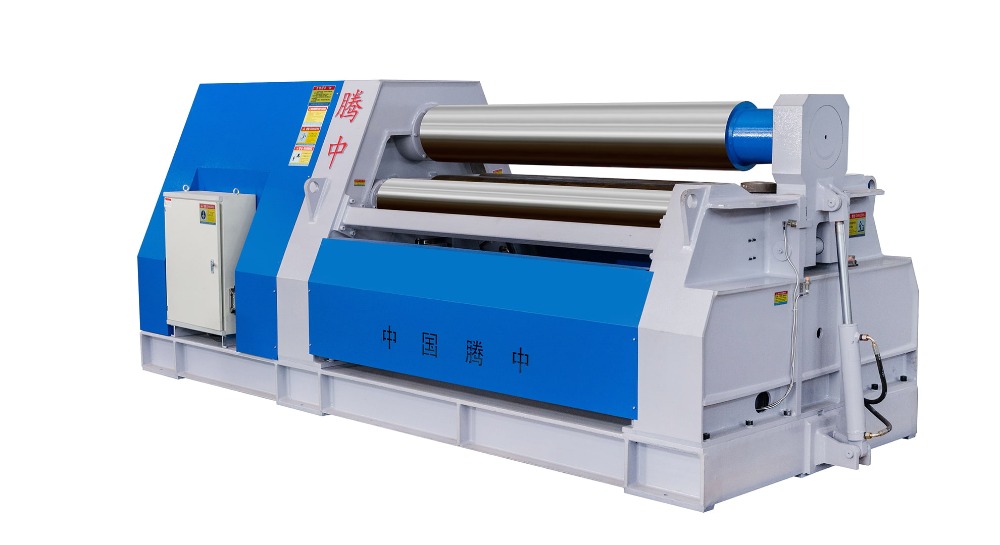

A 4 válcovací stroj , také známý jako čtyřválcová ohýbačka plechů, je specializovaný průmyslový nástroj určený k ohýbání nebo válcování plechů do různých tvarů, především válcových nebo kuželových tvarů. Funguje na základních principech deformace materiálu a mechanické manipulace, díky čemuž je nepostradatelným přínosem v mnoha výrobních a výrobních procesech.​

Struktura

Čtyřválcový válcovací stroj se skládá hlavně z následujících klíčových částí:​

Hydraulický polohovací válec: Zodpovědný za přesné ovládání pohybu a polohování určitých součástí a zajišťuje přesné nastavení během procesu válcování.​

Ovládací panel: Slouží jako uživatelské rozhraní, které umožňuje zadávání parametrů, jako je tloušťka plechu, šířka a požadovaný poloměr ohybu. Také monitoruje a řídí celkový provoz stroje.​

Horní válec: Ve většině případů je horní válec hlavním hnacím válečkem. Poskytuje primární sílu k protlačení kovové desky strojem. U některých modelů zůstává fixovaná v poloze, zatímco u jiných ji lze nastavit vertikálně nebo horizontálně pro složitější operace ohýbání.

Side Rolls: Jedná se o dva menší role umístěné na obou stranách stroje. Hrají zásadní roli při vyvíjení bočního tlaku na desku, což umožňuje vytváření zakřivených tvarů. Postranní válečky lze nastavit na výšku a polohu pro ovládání zakřivení válcované desky.​

Spodní válec: Dva větší spodní válečky nesou hmotnost kovové desky a pracují v tandemu s horním válcem, aby protlačily desku strojem. Přispívají také k počátečnímu vyrovnání desky před zahájením procesu ohýbání.​

Rám stroje: Robustní rám poskytuje konstrukční podporu pro všechny součásti čtyřválcového válcovacího stroje. Obvykle je vyroben z vysoce pevné oceli, aby odolal silám vznikajícím během procesu válcování.​

Pracovní princip

Příprava: Před zahájením procesu válcování se musí obsluha stroje ujistit, že kovový plech je čistý, zbavený všech nečistot nebo nečistot, které by mohly ovlivnit kvalitu ohybu. Deska je poté správně vyrovnána a umístěna mezi spodní a horní válec. Operátor také nastavuje parametry stroje, jako je tloušťka plechu, šířka a požadovaný poloměr ohybu, podle specifikací konečného produktu.​

Počáteční umístění: Spodní válce stroje jsou nastaveny tak, aby rovnoměrně podpíraly váhu desky. Tato počáteční podpora je zásadní pro zajištění hladkého pohybu desky během procesu válcování strojem. Horní válce jsou zvednuty do své nejvyšší polohy, čímž se vytvoří dostatečně velká mezera, aby bylo možné snadno vložit kovovou desku.

Vkládání: Kovová deska se opatrně vkládá mezi spodní a horní válec vstupní mezerou stroje. Obsluha musí věnovat velkou pozornost tomu, aby byla deska vystředěná a dokonale zarovnaná s válci. Jakákoli nesouosost v této fázi může mít za následek nerovnoměrné ohýbání nebo vady konečného produktu.​

Nastavení: Jakmile je deska na svém místě, operátor upraví polohu spodního a horního válce tak, aby odpovídala požadovanému poloměru ohybu a zakřivení. Toto nastavení je kritickým krokem k dosažení správného poloměru ohybu, aniž by došlo k nadměrnému namáhání nebo deformaci desky. Přesná nastavení se často provádějí pomocí ovládacího panelu, který umožňuje jemné doladění poloh role.​

Ohýbání: Se správně nastavenými válci se zapojí hydraulické nebo mechanické systémy stroje. Spodní válce se začnou otáčet a pohánět desku dopředu. Současně horní válce vyvíjejí tlak směrem dolů na desku. Jak se deska pohybuje mezi válci, prochází plastickou deformací a postupně se ohýbá kolem spodních válců, aby získala požadovaný zakřivený tvar.​

Progresivní ohýbání: V mnoha případech není proces ohýbání dokončen v jednom průchodu. Jak se deska dále pohybuje mezi válci, operátor může potřebovat provést další úpravy polohy horního a spodního válce, aby dosáhl přesného požadovaného zakřivení a tvaru. Tento progresivní přístup ohýbání, který často zahrnuje více průchodů, pomáhá zajistit přesnost a minimalizovat namáhání desky, což má za následek kvalitnější konečný produkt.​

Výstup a vyjmutí: Jakmile deska projde všemi válci a dosáhne požadovaného tvaru, opustí stroj na druhém konci. Obsluha opatrně vyjme ohnutý plech ze stroje a proces válcování je dokončen. Odebraná deska je pak připravena k dalšímu zpracování nebo montáži v závislosti na konkrétních výrobních požadavcích.​

Provozní postupy

Nastavení stroje: Před použitím čtyřválcového válcovacího stroje je nezbytné zajistit, aby byl stroj správně sestaven a zkalibrován. To zahrnuje kontrolu hydraulických nebo mechanických systémů na případné netěsnosti, poruchy nebo známky opotřebení. Bezpečnostní mechanismy, jako jsou tlačítka nouzového zastavení a ochranné kryty, by měly být také zkontrolovány, aby bylo zajištěno, že jsou v provozuschopném stavu. Kromě toho musí být ověřeno vyrovnání válců, aby byly zaručeny přesné výsledky ohýbání.​

Příprava plechu: Kovový plech, který má být válcován, musí být důkladně očištěn, aby se odstranily veškeré nečistoty, rez nebo jiné nečistoty. Mělo by se také zkontrolovat správné dimenzování a případné vady. Deska je poté správně umístěna pro ohýbání, přičemž se bere v úvahu požadovaná orientace a zarovnání s válci stroje.​

Nastavení válců: Na základě požadovaného poloměru ohybu a zakřivení operátor upraví polohu spodního a horního válce. Toto nastavení může zahrnovat použití ručního ovládání nebo spoléhání se na počítačově řízený systém stroje. Obsluha by si měla prostudovat příručku ke stroji nebo pokyny pro konkrétní postupy seřízení, protože různé modely mohou mít mírně odlišné mechanismy seřízení.​

Vkládání desky: Deska je opatrně vložena do vstupní mezery stroje, přičemž je zajištěno, že je vystředěná a zarovnaná, jak je popsáno v části o principu fungování. Jakákoli nesouosost v této fázi může vést k nerovnoměrnému ohýbání nebo jiným problémům s kvalitou.​

Proces ohýbání: Pro zahájení procesu ohýbání se aktivují hydraulické nebo mechanické systémy stroje. Operátor bedlivě sleduje průběh ohýbání a sleduje, jak se deska pohybuje mezi válci. Během tohoto procesu mohou být nutné úpravy poloh válců k dosažení požadovaného ohybu.​

Progresivní ohýbání: Pokud je k dosažení požadovaného tvaru zapotřebí více průchodů, operátor tyto průchody provede a mezi jednotlivými průchody upraví polohy válců. Tento postup krok za krokem umožňuje kontrolovanější a přesnější proces ohýbání.​

Výstup a odstranění: Po ohnutí desky do požadovaného tvaru je umožněno opustit stroj. Obsluha opatrně vyjme ohnutý plech a zkontroluje, zda na něm nejsou známky závad, jako jsou nerovnoměrné ohyby, praskliny nebo jiné nedokonalosti. V případě potřeby může být deska podrobena dalšímu zpracování nebo převálcování, aby se opravily případné problémy.​

Údržba stroje: Po dokončení procesu ohýbání je nezbytná běžná údržba stroje. To zahrnuje čištění stroje, abyste odstranili veškeré kovové hobliny nebo nečistoty, které se mohly nahromadit během procesu válcování. Pohyblivé části, jako jsou válce a hydraulické válce, by měly být mazány, aby se snížilo tření a opotřebení. Jakékoli známky opotřebení nebo poškození, jako jsou opotřebovaná ložiska nebo netěsné hydraulické hadice, by měly být okamžitě odstraněny, aby bylo zajištěno trvalé správné fungování stroje.​

Výhody

Snížené předválcování: U čtyřválcového válcovacího stroje je materiál sevřen mezi dva centrální válce, což výrazně snižuje potřebu rozsáhlého předběžného válcování. To nejen šetří čas, ale také zlepšuje celkovou efektivitu procesu válcování.​

Práce s jedním průchodem: Mnoho čtyřválcových válcovacích strojů je schopno provádět více operací, včetně kvadratury, předběžného válcování, válcování a uzavíracího předběžného válcování, vše v jediném průchodu. Tento zjednodušený proces zjednodušuje výrobní pracovní postup a zvyšuje produktivitu.​

Horizontální podávání desek: Díky podpoře spodního válce a bočního válce lze desku podávat do stroje horizontálně. Tento způsob horizontálního podávání je pohodlnější a stabilnější, zejména pro větší a těžší talíře

Zarovnání talíře: Poloha bočního válce umožňuje snadné zarovnání talíře. Tím je zajištěno, že deska je správně vyrovnána před zahájením procesu válcování, což vede k přesnějším a konzistentnějším výsledkům ohýbání.

Snížené požadavky na prostor stroje: Vzhledem k tomu, že pravoúhlé a válcování lze často provádět v jediném kroku, zmenšuje se potřebný prostor kolem stroje. To je výhodné zejména ve výrobních závodech, kde může být omezený prostor.​

Vysoká přesnost a kulatost: Čtyřválcové válcovací stroje, zejména ty s pokročilými řídicími systémy, mohou dosáhnout vysoké úrovně přesnosti a kruhovitosti válcovaných výrobků. Díky tomu jsou ideální pro aplikace, kde jsou vyžadovány úzké tolerance, jako je letecký a automobilový průmysl

Všestrannost: Tyto stroje zvládnou širokou škálu tlouštěk, šířek a materiálů plechů, díky čemuž jsou vysoce univerzální. Lze je použít k válcování různých tvarů, včetně válců, kuželů a oblouků, aby vyhovovaly různorodým potřebám různých výrobních procesů.

Automatické funkce: Některé moderní čtyřválcové válcovací stroje jsou vybaveny funkcí automatického vyrovnávání a upínání. Tyto vlastnosti zajišťují, že deska zůstane během procesu válcování na svém místě a zabrání jejímu klouzání nebo stékání, což dále zlepšuje kvalitu hotového výrobku.​

Bezpečnostní funkce: Mnoho čtyřválcových válcovacích strojů je navrženo s bezpečnostními funkcemi, jako jsou funkce ochrany proti přetížení a hydraulické ochrany. Tyto funkce pomáhají chránit stroj před poškozením v důsledku nadměrného zatížení a také chrání obsluhu před potenciálními nehodami.​

Malý průměr kotouče: Čtyřválcové ohýbačky jsou schopny válcovat válce s relativně malými průměry. V některých případech mohou válcovat válce, které jsou menší než 1,1násobek průměru horního válce, což poskytuje větší flexibilitu při výrobě součástí s malým průměrem.​

Aplikace

Čtyřválcový válcovací stroj najde široké uplatnění v celé řadě průmyslových odvětví:​

Výroba tlakových nádob: Při výrobě tlakových nádob, jako jsou kotle a zásobníky, se používají čtyřválcové válcovací stroje pro tvarování válcových a kuželových částí nádob. Díky vysoké přesnosti a schopnosti manipulovat s tlustými plechy jsou vhodné pro tuto kritickou aplikaci.​

Výroba ocelových konstrukcí: Pro výrobu ocelových konstrukcí, jako jsou konstrukce používané v budovách, mostech a průmyslových zařízeních, se používají čtyřválcové válcovací stroje k ohýbání a tvarování ocelových plechů do různých součástí. Všestrannost těchto strojů umožňuje vytváření složitých tvarů požadovaných v moderních ocelových konstrukcích.​

Automobilový průmysl: V automobilovém sektoru se čtyřválcové válcovací stroje používají k výrobě dílů, jako jsou výfukové potrubí, palivové nádrže a panely karoserie. Schopnost dosáhnout vysoké přesnosti a stálé kvality je při výrobě automobilů zásadní.​

Letectví a letectví: Letecký a letecký průmysl vyžaduje součásti s extrémně úzkými tolerancemi. Čtyřválcové válcovací stroje se používají k výrobě dílů, jako jsou části trupu letadel, součásti motorů a konstrukce křídel. Vysoce přesné schopnosti těchto strojů jsou zásadní pro splnění přísných kvalitativních požadavků leteckého průmyslu.​

Železniční doprava: Při výrobě vlaků a vozů metra se k výrobě skořepin karoserií a dalších konstrukčních prvků používají čtyřválcové válcovací stroje. Schopnost zvládnout velkosériovou výrobu a udržet vysokou kvalitu je v tomto odvětví důležitá.​

Výroba výtahů: Pro výrobu výtahových kabin a šachet se k ohýbání a tvarování plechů používají čtyřválcové válcovací stroje. Přesné ohybové schopnosti zajišťují správné usazení a hladký chod komponent výtahu.​

Mostní inženýrství: Při stavbě mostů se k výrobě zakřivených a zúžených součástí mostní konstrukce používají čtyřválcové válcovací stroje. Schopnost pracovat s velkými deskami a dosahovat přesných ohybů je zásadní pro zajištění strukturální integrity mostu.​

Stadion a architektonický design: Při stavbě stadionů a dalších unikátních architektonických struktur se používají čtyřválcové válcovací stroje k vytvoření zakřivených a tvarovaných kovových prvků, které dávají těmto budovám jejich charakteristický 外观. Všestrannost strojů umožňuje architektům realizovat jejich kreativní návrhy.​

Všeobecná výroba: Čtyřválcové válcovací stroje jsou také široce používány v obecných výrobních procesech, jako je výroba kovového nábytku, průmyslového vybavení a zemědělských strojů. Lze je použít k vytvoření různých zakřivených a tvarovaných součástí pro tyto produkty.​

Závěrem lze říci, že 4válcový válcovací stroj je vysoce univerzální a účinný průmyslový nástroj, který hraje klíčovou roli v mnoha výrobních a výrobních procesech. Jeho jedinečná struktura, pracovní princip a výhody z něj činí zásadní výhodu v odvětvích, kde je vyžadována přesnost, efektivita a všestrannost.
