Jaký je rozdíl mezi strojem tří válcování a čtyř válců?

Ve světě výroby kovů je jen málo strojů stejně zásadní pro vytváření válcových a kónických tvarů jako válcovací stroj . Tyto výkonné nástroje ohýbají ploché listy kovu do křivek a vytvářejí vše od masivních tlakových nádob a větrných věží po architektonické prvky a průmyslové potrubí. Když se vydáte na cestu k výběru správného vybavení pro obchod nebo projekt, vyvstává nejběžnější a kritická otázka, která se vyskytuje: měli byste si vybrat stroj na trojnásobné nebo čtyřčlenné talíře?

Toto není otázka, že by člověk byl všeobecně „lepší“ než druhý. Místo toho jde o pochopení základních rozdílů v jejich návrhu, provozu a schopnostech, které odpovídají správnému stroji se specifickými požadavky práce. Volba závisí na faktneboech, jako je objem výroby, požadovaná přesnost, typy materiálů a samozřejmě rozpočet.

Tento článek poskytne podrobné, nezaujaté srovnání strojů na válcování tří válců a čtyř válců, rozkládá jejich mechaniku, výhody, omezení a ideální aplikace, které vás zmocňují znalostí potřebné k informovanému rozhodnutí.

Základní funkce: Jak funguje válcování desky

Při svém nejjednodušším, válcování desek zahrnuje elasticky a plasticky deformující kovový list kolem centrální ose. Stroj používá kombinaci síly a přesně umístěné role k uložení konzistentního poloměru na obrobku. Počet válců a jejich konfigurace přímo diktují, jak stroj zpracovává kov, zejména na začátku a na konci ohybového procesu.

Stroj na trojnásobné desky: Jednoduchost a síla

Konfigurace tří válců je klasický, časově testovaný design. Jak název napovídá, skládá se ze tří válců: dvou spodních rolí a jedné horní role.

Existují dva primární podtypy tříčlenných strojů:

Počáteční špetka (špetka): Toto je nejběžnější typ. Dva spodní role jsou poháněny napájením a fixovány v poloze. Horní role se pohybuje svisle, aby vyvinula tlak a sevřel list na spodní role. Pro zahájení ohybu musí být kovový list přiváděn do stroje ručně, dokud nenarazí na zadní zastávku. Horní role sestupuje, přitiskne list a poháněné spodní válce se otáčí, aby materiál protáhl a ohýbal jej proti horní roli.

Typ pyramidy: V tomto starším stylu jsou role uspořádány ve tvaru pyramidy. Horní role je vystředěna nad dvě spodní role. Všechny tři role se mohou pohybovat. Přestože jsou pyramidové stroje známé svou schopností zvládnout velmi silné desky.

Klíčové výhody stroje tří válců:

Nižší počáteční investice: Obecně platí, že tříčlenné stroje mají jednodušší mechanický a hydraulický systém, díky čemuž jsou dostupnější k nákupu. Toto je významná výhoda pro menší obchody, startupy nebo operace s nižším Rozpočet válcování desek .

Robustní konstrukce: S méně pohyblivými částmi jsou často postaveny tak, aby byly extrémně drsné a jsou vhodné pro válcování desek a ohýbání velmi tlustá ocelová deska .

Jednodušší provoz a údržba: Řídicí systémy jsou obvykle méně složité a údržba může být jednodušší kvůli méně složitému uspořádání komponent.

Větší maximální kapacita: Pro daný cenový bod se stroj na tří válcích často může pochlubit vyšší maximální tloušťkovou kapacitou ve srovnání se čtyř-válcovým strojem.

Klíčová omezení stroje tří válců:

Ploché konce (vyžadováno předběžné ohýbání): Toto je nejvýznamnější nevýhoda. Počáteční design špetce nemůže ohýbat přední a koncové okraje desky bez sekundárního operace. Tyto ploché sekce Unbount musí být „předem ohýbené“ na tiskové brzdě nebo pomocí samotného válcovacího stroje v těžkopádném, vícestupňovém procesu. To přidává čas, vyžaduje další dovednost operátora a může vést k nesrovnalostem.

Menší přesnost: Dosažení dokonalého válce s konzistentním poloměrem od okraje k okraji je náročnější a závislé na operátoru kvůli problému s plochým koncem.

Nižší účinnost: Potřeba předběžného ohýbání a manuální krmení materiálu způsobuje, že celkový proces je pomalejší, což je méně ideální pro Výroba kovů s vysokým objemem prostředí.

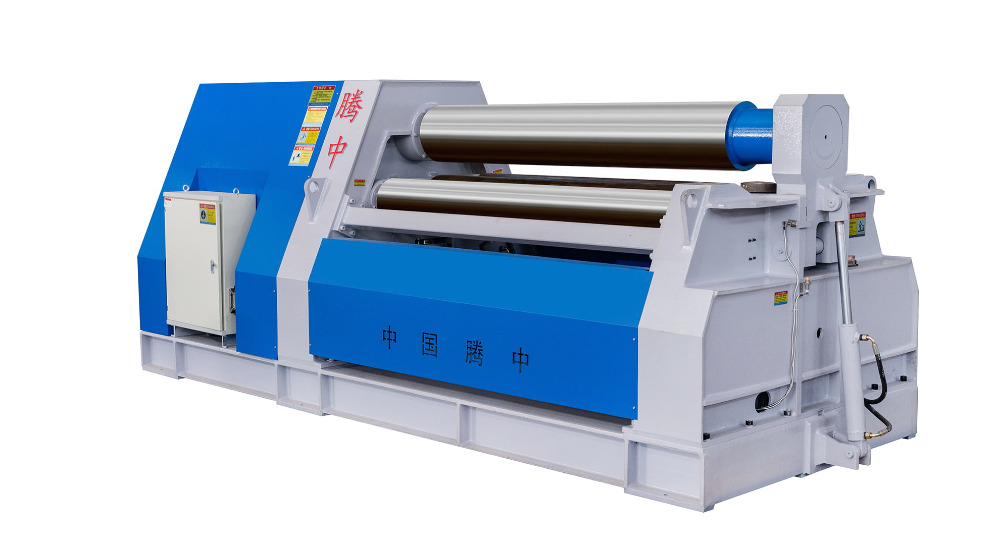

Čtyř-válcový válcovací stroj: přesnost a účinnost

Čtyř-válcový stroj přidá do rovnice kritickou čtvrtou roli. Obvykle má dva spodní role a dva horní role. Konfigurace je navržena k překonání primárního omezení návrhu tří válců.

Ve staardním nastavení čtyř válců:

Dolní zadní role je hlavní poháněný rol.

Spodní přední role a horní zadní rolka se mohou pohybovat svisle.

Horní přední rolka je často pevná nebo se může otáčet.

Revoluční výhoda: Eliminace plochých konců

Genius stroje se čtyřmi válcování před Začíná proces ohýbání. Takto to funguje:

Načítání: Deska je vložena mezi spodní přední a horní zadní role.

Upínání: Spodní přední role se zvedá a horní zadní rolka sestupuje a pevně upíná desku. Není třeba napájet desku na zadní zastávku.

Před ohýbáním náběžné hrany: Se svoláním desky se horní přední role sestupuje před ohýbáním náběžné hrany desky proti hlavnímu dolnímu zadnímu role. To se děje automaticky, hned na začátku cyklu.

Rolling: Jakmile je přední hrana ohnutá, stroj probíhá s úplným procesem válcování. Role se otáčí a vytvářejí desku do válce.

Před ohýbáním koncové hrany: Když je role téměř kompletní, může stroj použít stejnou akci upínání a ohýbání k předběžnému ohýbání koncové hrany před dokončením a uvolněním.

Tento integrovaný proces je důvodem, proč jsou stroje se čtyřmi válci synonymem Převádění přesné desky a Ohýbání desky CNC .

Klíčové výhody čtyřčlenného stroje:

Žádné ploché konce / integrované předběžné ohýbání: Jediná největší výhoda. Úplně eliminuje sekundární předběžné ohýbání, což šetří obrovské množství času a práce.

Vynikající přesnost a konzistence: Upínací akce poskytuje vynikající kontrolu nad obrobkem, minimalizuje skluz a zajišťuje dokonale symetrický válec s konzistentním poloměrem po celé své délce. To je rozhodující pro Výroba průmyslového válce .

Zvýšená produktivita a automatizace: Proces je rychlejší, vyžaduje menší manuální zásah a je mnohem snazší se integrovat Řídicí systémy CNC . To je ideální pro Automatizované formování kovů buňky.

Snadnější provoz: Zatímco samotný stroj je složitější, skutečný proces válcování je pro operátora často jednodušší, což vyžaduje méně dovedností k dosažení dokonalých výsledků. Funkce jako Rollingový stroj kužele Funkce jsou také často snazší a přesnější u designu čtyř válců.

Vylepšená bezpečnost: Operátor má menší interakci s pohyblivou deskou, protože je během celého procesu uplatněn a kontrolován.

Klíčová omezení čtyřčlenného stroje:

Vyšší počáteční náklady: Přidaná složitost čtvrtého role, jejího pohonného systému a sofistikovanější ovládací prvky vede k vyšší kupní ceně.

Mírně nižší maximální kapacita: U stroje podobné fyzické velikosti a nákladů může mít čtyř-válce o něco nižší maximální kapacitu tloušťky než robustní stroj na tři válce, protože se nějaká síla vyměňuje za složitost a přesnost.

Zvýšená složitost údržby: S více pohyblivými částmi a pokročilou hydraulikou a elektronikou vyžaduje údržba specializovanější znalosti.

Srovnání hlavy-hlavy: Souhrnná tabulka

Udělejte správnou volbu pro vaši provoz

Rozhodnutí mezi strojem se třemi válci a čtyřmi válečkami se nakonec scvrkává na vaše konkrétní potřeby.

Pokud: Pokud:

Vaše Kovová výroba podnikání je na přísném rozpočtu.

Vaše práce je primárně zaměřena na válcování desky s těžkým rozchodu kde je extrémní tloušťka primárním problémem, nikoli výkonu s vysokým objemem.

Již máte schopnou lisovací brzdu, která zvládne předběžné ohýbání.

Vaše výrobní běhy jsou kratší a můžete tolerovat čas navíc potřebný k předběžnému ohýbání.

Pracujete spíše na široké škále jednorázových projektů než na opakování vysoce svazku.

Pokud: Pokud:

Produktivita and účinnost jsou vaše nejvyšší priority.

Vyžadujete vysokou přesnost a konzistentní kvalitu pro každou část, například v výroba tlakové nádoby or Komerční potrubí .

Chcete snížit náklady na pracovní sílu a manuální zpracování automatizací procesu ohybu.

Plánujete integrovat stroj do a CNC kovová výroba pracovní postup.

Vyšší počáteční investice může být odůvodněna rychlejší návratností investic (ROI) prostřednictvím zvýšené propustnosti a nižších pracovních nákladů.

Závěr

V debatě mezi stroji tří-roll a čtyřčlenné desky není žádný přímý vítěz. Stroj se třemi válečkami zůstává pilířem síly a cenové dostupnosti, což je perfektní pro mnoho pracovních obchodů, které si cení robustnosti a mají prostředky k zvládnutí svých provozních výstřelů. Naopak, čtyřčlenný stroj je důkazem moderní inženýrské efektivity, který je navržen tak, aby maximalizoval výstupní, přesnost a ziskovost v náročné výrobní prostředí.

Pochopení základních mechanických rozdílů-zejména schopnosti čtyř válců se automaticky seznámit a předcházet se-je klíčem k vyhodnocení jejich hodnoty pro vaši plechové kovové stroje potřeby. Pečlivým zvážením požadavků na projekt, objem výroby a finanční parametry si můžete vybrat stroj, který skutečně utváří budoucnost vašich výrobních schopností.
